农业物联网智能水肥一体机解决方案

一、农业智能水肥一体机概念

       水肥一体化技术是将灌溉与施肥合为一体的农业新技术。物联网水肥一体机是利用压力系统(或地貌自然落差)，将可溶性固体或液体肥料，按土壤养分的含量和农作物类型的需肥规范和特征，配兑成的肥液与灌溉水一块儿，依据可控性管道系统供水、供肥，使水肥溶合后，依据管道、喷枪或喷头形成喷灌或滴灌，均匀、按时、定量，喷洒在农作物生长发育生长地区，使首要生长发育生长地区土壤持续保持疏松和适合的含水量，与此同时依据不同的的农作物的需肥特征，土壤环境和养分的含量情况，需肥规范情况进行不同的生育期的需求量布置，把水分、养分按时定量，按占比直接提供给农作物。

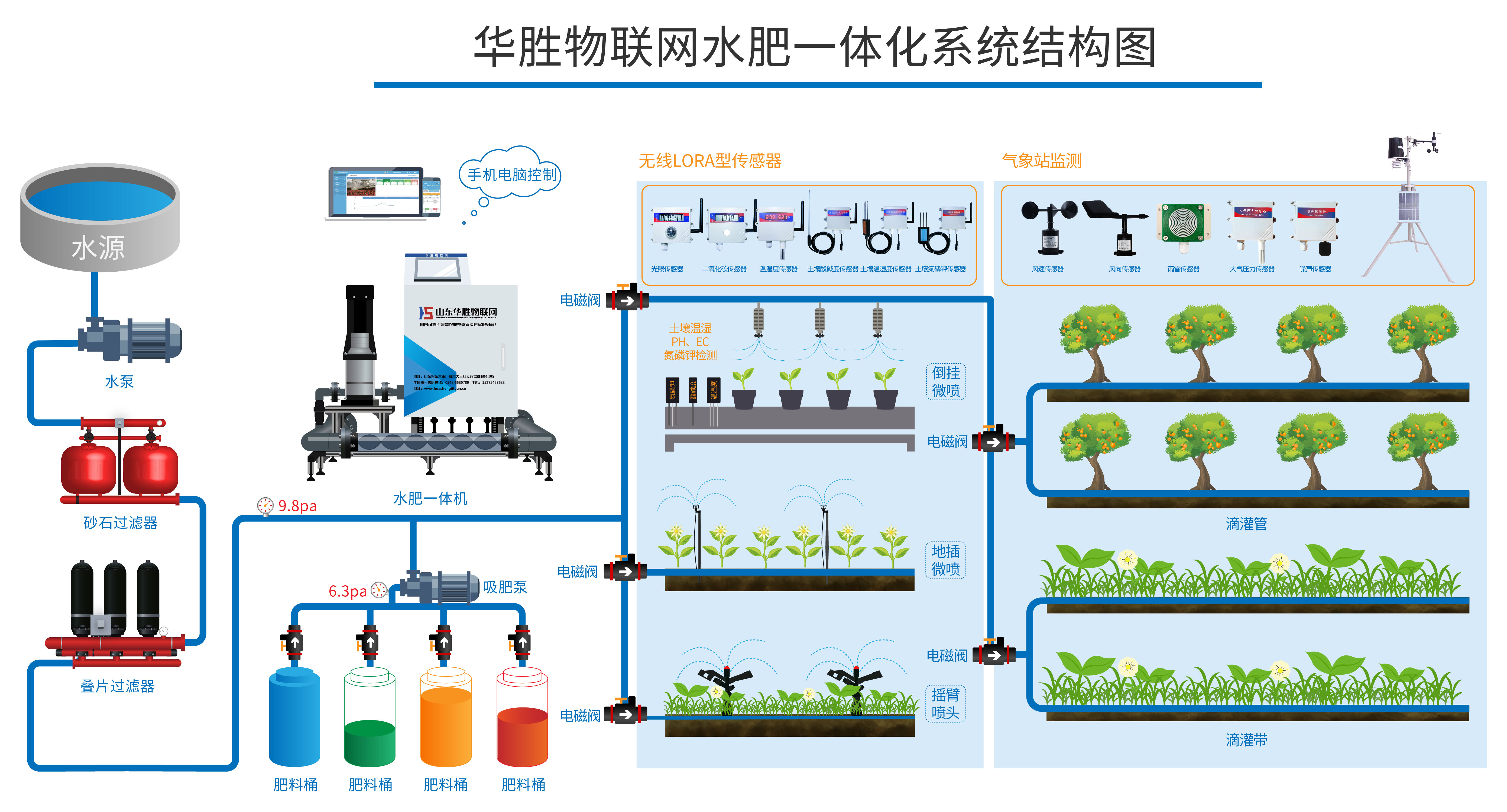

 华胜物联网水肥一体机系统结构图

二、水肥一体化系统原理

     水肥一体化技术原理一般 包含首部系统、管路系统、施肥系统等，具体生产中因为供水条件和灌溉标准不同，施肥系统可能仅由局部设施构成。

三、农业智能水肥一体机

       水肥一体化技术原理结构包含:控制柜、触摸屏控制系统、混肥硬件配置系统、无线收集控制系统。支持APP/PC端及其微信端(支持中英文切换)实时查看数据及其控制前端设施;水肥一体化技术智能灌溉系统能够帮助生产者很便捷的实现自动的水肥一体化管理。可实现智能化监测、控制灌溉中的供水时间、施肥浓度值及其供水量。传感器(土壤水分传感器、流量变送器等)将实时监测的灌溉情况，当灌区土壤湿度达标提前制定的下限值时，电磁阀能够 自动开启，当监测的土壤含水量及液位达标预设的灌水定额后，能够 自动关闭电磁阀系统。可依据时间范围生产调度整体灌区电磁阀的轮流工作，并手动控制灌溉和收集墒情。水肥一体化技术原理整体系统可相互配合实施轮灌,充分提高灌溉用水效率，实现节水、节电，减少劳动量，降低人力投入成本。

  四、物联网水肥一体机施肥系统

       水肥一体化技术原理施肥系统由灌溉系统和肥料溶液混合系统两局部构成。灌溉系统首要由灌溉泵、稳压阀、控制器、过滤器、田间灌溉管网及其灌溉电磁阀构成。肥料溶液混合系统由控制器、肥料灌、施肥器、电磁阀、传感器及其混合罐、混合泵构成。

4. 1输配水管网系统

       干管、支管、毛管构成。干管通常采用PVC管材，支管通常采用PE管材或PVC管材，管径依据流量分配置,毛管当前多采用内镶式滴灌带或边缝迷宫式滴灌带;部及大口径阀门多采用铁件。干管或分干管的端进水口设闸阀，支管和辅管进水口处设球阀。输配水管网的作用是将部处理过的水，依照标准输送到灌水单元和灌水器，毛管是微灌系统的末一管道，在滴灌系统中，即为滴灌管，在微喷系统中，毛管上安装微喷头。

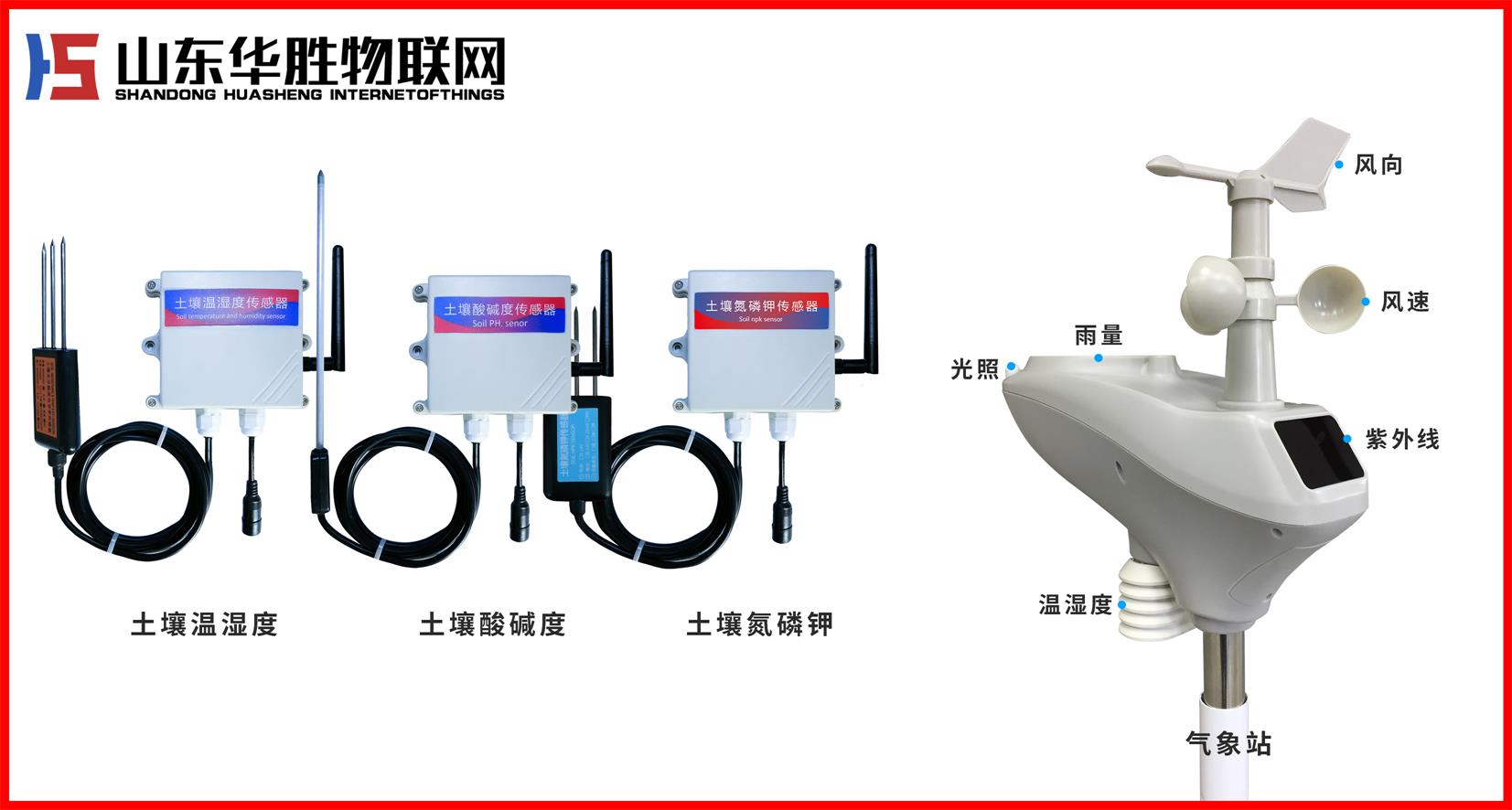

4.2环境数据采集器

        配备华胜气象监测站，可同时监测大气温度、大气湿度、土壤温、湿度、土壤EC、PH值、土壤氮磷钾含量、雨量、风速、风向、气压、辐射、照度等诸多气象要素;具有高精度高可靠性的特点,可实现定时气象数据采集实时时间显示、气象数据定时存储、气象数据定时上报、参数设定等功能。

4.3无线阀门控制

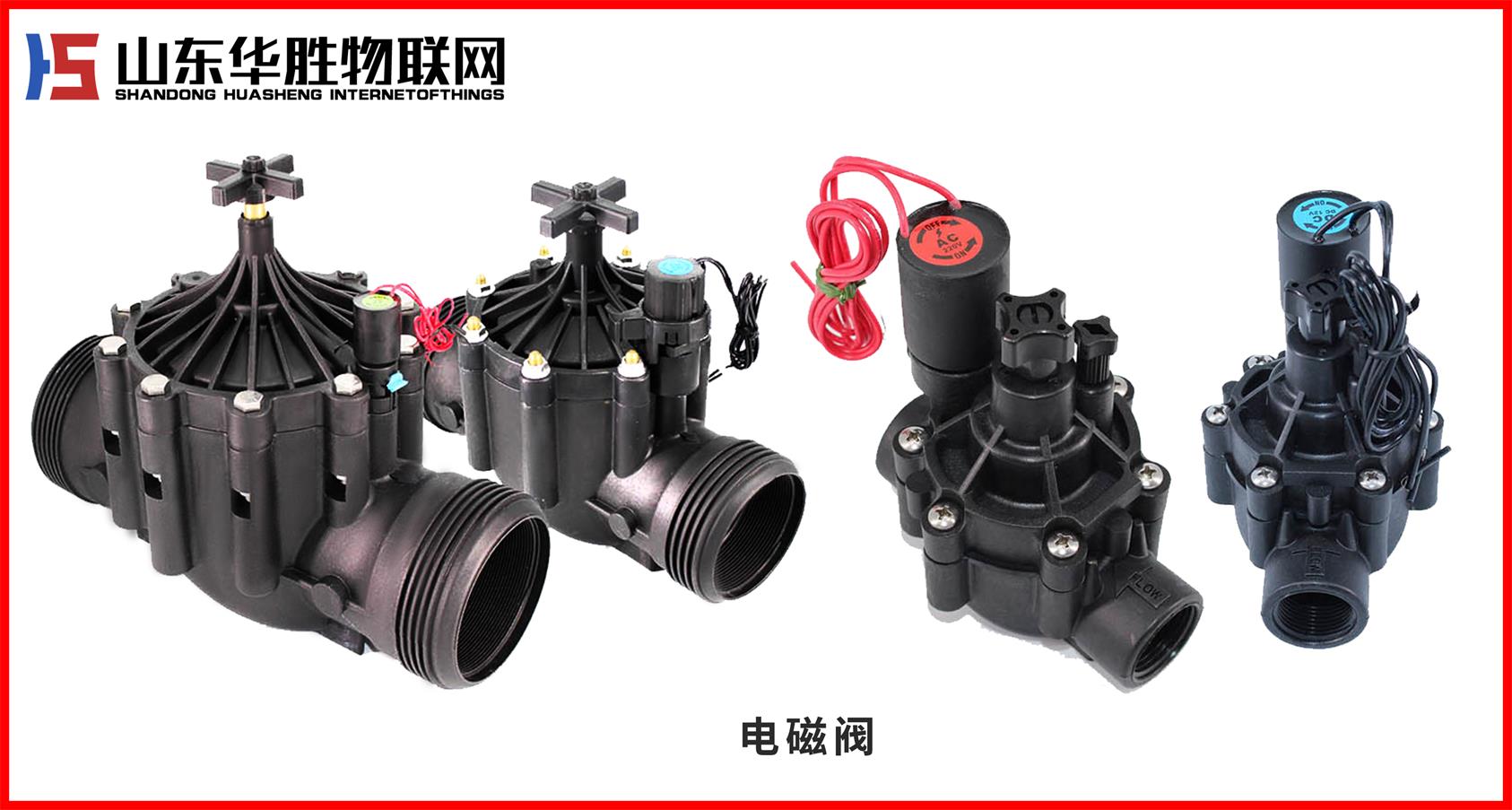

  阀门控制器是接收由田间工作站传来的指令并实施指令的下端阀门控制器直接与管网布置的电磁阀相连接,接收到田间工作站的指令后对电磁阀的开闭进行控制,同时也能够采集田间信息,并上传信息至田间工作站,一个阀门控制器可控制多个电磁阀。电磁阀是控制田间灌溉的阀门,电磁阀由田间节水灌溉设计轮灌组的划分来确定安装位置及个数。

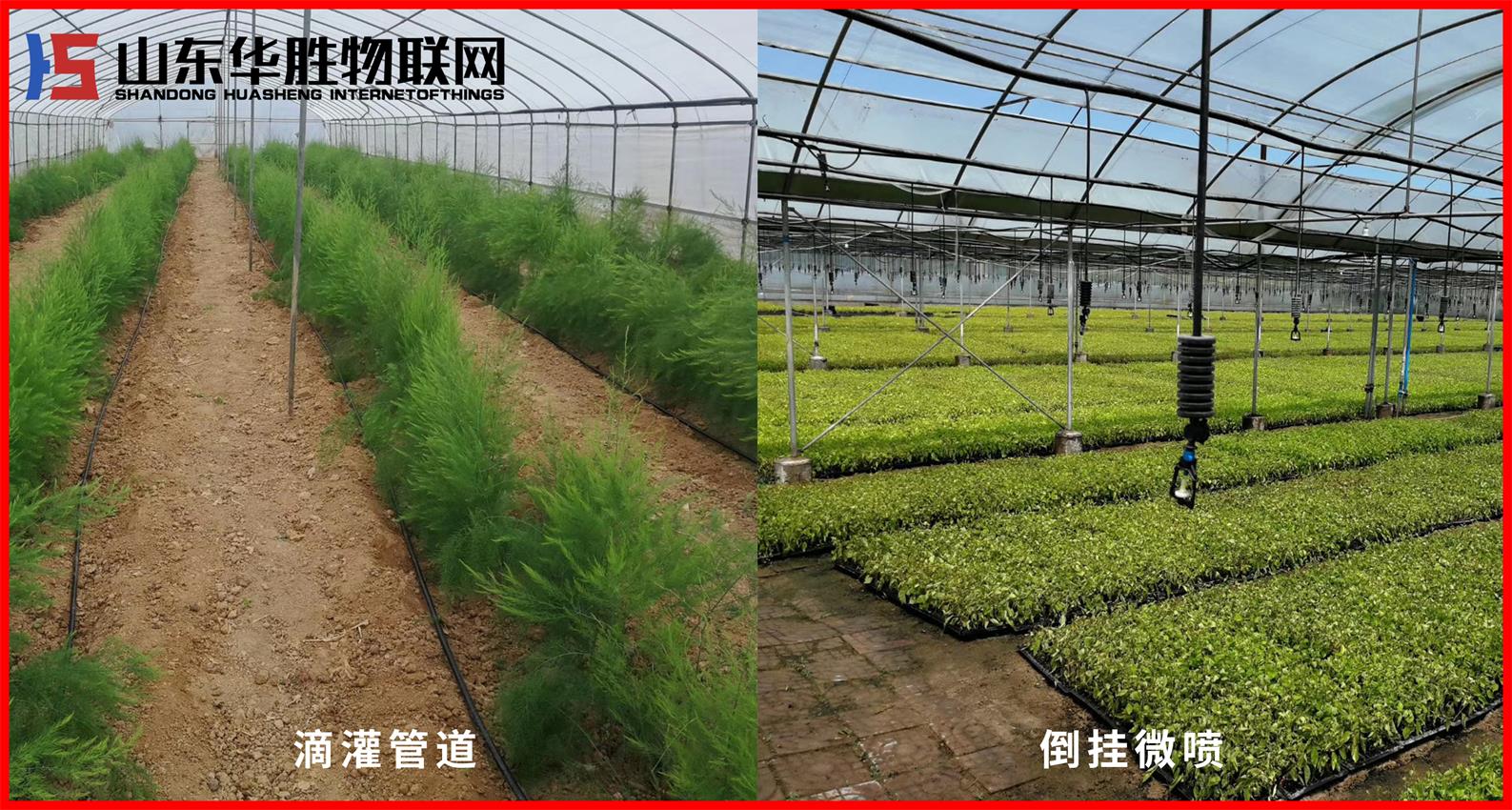

4.4灌水器系统

微灌按微灌灌水流量小,一次灌水延续时间较长,灌水周期短,需要的工作压力较低,能够较低控制灌水量,能把水和养分直接地输送到作物根部附近的土壤中去。
